products電熱線・抵抗線・ニッケル線製品紹介

産業や暮らしを
温める電熱線
豊かにする抵抗線

製品の品目と特性を紹介いたします。
弊社製品は、その品質、供給力、サービス体制を高くご評価いただき、世界中の様々な業種のお客様にご愛顧いただいております。
さらに、お客様の新規製品開発も積極的にサポートいたします。
本ウェブサイトに記載のない製品や、特殊仕様品につきましてもお気軽にお問い合わせください。

01 電熱線・帯

弊社電熱線・帯は、産業機器から、白物家電まで幅広く採用いただいております。

各種電熱線・帯を取り揃え、小ロット(数キロ)から大ロット(トン単位)まで対応可能です。

NCHW1 / NCHW2（ニクロム線　Ni80Cr20 / Ni60Cr15）
FCHW1 / FCHW2 （鉄クロム線　Cr25Al5 / Cr21Al4）

製品用途例

シーズヒーター
カートリッジヒーター
バンドヒーター
パネルヒーター
コードヒーター
オーブン
シーラー
家電(電気温水便座
冷蔵庫霜取りヒーター
ヘアドライヤー
炊飯器等)
EF継手
工業炉、耐熱金網など

表1

種類（材料名）	JIS C 2520 の記号	形状	化学成分（％）	体積抵抗率 μΩ・m	最高使用温度 (℃)※	寿命値(回) JIS C 2520準拠	利点
SILVER No.1	NCHW1	線	Ni 77以上 Cr 19-21	1.08 ±0.05	約1150	300以上	大気中高温での耐酸化性（寿命）が非常によい
SILVER No.1	NCHRW1	帯	Ni 77以上 Cr 19-21	1.08 ±0.05	約1150	300以上	大気中高温での耐酸化性（寿命）が非常によい
SILVER No.2	NCHW2	線	Ni 57以上 Cr 15-18	1.12 ±0.05	約1000	200以上	大気中高温での耐酸化性（寿命）がよい
SILVER No.2	NCHRW2	帯	Ni 57以上 Cr 15-18	1.12 ±0.05	約1000	200以上	大気中高温での耐酸化性（寿命）がよい
SILVER No.3	FCHW1	線	Cr 23-26 Al 4-6	1.42 ±0.06	約1250	100以上	体積抵抗率が高い
SILVER No.3	FCHRW1	帯	Cr 23-26 Al 4-6	1.42 ±0.06	約1250	100以上	体積抵抗率が高い
SILVER No.30	FCHW1	線	Cr 23-26 Al 4-6 特殊元素添加	1.42 ±0.06	約1300	300以上	体積抵抗率が高く、大気中高温での耐酸化性（寿命）がよい
SILVER No.30	FCHRW1	帯	Cr 23-26 Al 4-6 特殊元素添加	1.42 ±0.06	約1300	300以上	体積抵抗率が高く、大気中高温での耐酸化性（寿命）がよい
SILVER No.4	FCHW2	線	Cr 17-21 Al 2-4	1.23 ±0.06	約1100	70以上	Ni-Cr系より体積抵抗率が高い。
SILVER No.4	FCHRW2	帯	Cr 17-21 Al 2-4	1.23 ±0.06	約1100	70以上	Ni-Cr系より体積抵抗率が高い。

※3φ発熱体で1000時間使用可能な表面温度

表2

種類（材料名）	JIS C 2520 の記号	形状	密度ｇ/cm3	導体抵抗値 Ω/ｍ	長さｍ/kg	質量 g/ｍ
SILVER No.1	NCHW1	線	8.41	1.375 ÷ d ²	151.40 ÷ d ²	6.605 × d ²
SILVER No.1	NCHRW1	帯	8.41	1.125(1.102) ÷ a ÷ b	123.85(121.33) ÷ a ÷ b	8.074(8.242) × a × b
SILVER No.2	NCHW2	線	8.25	1.426 ÷ d ²	154.32 ÷ d ²	6.480 × d ²
SILVER No.2	NCHRW2	帯	8.25	1.167(1.143) ÷ a ÷ b	126.26(123.69) ÷ a ÷ b	7.920(8.085) × a × b
SILVER No.3	FCHW1	線	7.2	1.808 ÷ d ²	176.83 ÷ d ²	5.655 × d ²
SILVER No.3	FCHRW1	帯	7.2	1.479(1.449) ÷ a ÷ b	144.68 (141.72) ÷ a ÷ b	6.912(7.056) × a × b
SILVER No.30	FCHW1	線	7.2	1.808 ÷ d ²	176.83 ÷ d ²	5.655 × d ²
SILVER No.30	FCHRW1	帯	7.2	1.479(1.449) ÷ a ÷ b	144.68 (141.72) ÷ a ÷ b	6.912(7.056) × a × b
SILVER No.4	FCHW2	線	7.35	1.566 ÷ d ²	173.22 ÷ d ²	5.773 × d ²
SILVER No.4	FCHRW2	帯	7.35	1.281(1.255) ÷ a ÷ b	141.72(138.83) ÷ a ÷ b	7.056(7.203) × a × b

注：

( 1 ) a、b、dは次のことを示します。
( 2 ) a (mm) : 帯の厚さ、b (mm): 帯の幅、d (mm): 線の直径
( 3 ) 帯の断面係数は、「幅10mm未満は0.96､幅10以上は0.98」とし、上式にはこの係数を織り込み済みです。（）内の数値は、帯幅が10mm以上のものに適用します。

02 抵抗線・帯

弊社抵抗線・帯は、産業用ロボットや自動車部品などあらゆる分野で採用いただいております。
各種抵抗線・帯をラインナップしており、在庫も豊富に取り揃えてございますので、短納期にも対応可能です。

GNC108 / GNC112（ニクロム線　Ni80Cr20 / Ni60Cr15）
GFC142 / GFC123（鉄クロム線　Cr25Al5 / Cr21Al4）
GCN5 / GCN10 / GCN15 / GCN30 / GCN49（銅ニッケル線 Cu-Ni合金　5種 / 10種 / 15種 / 30種 / 49種）
GCM44（銅マンガンニッケル　Cu-Mn合金）

製品用途例

各種抵抗器
抵抗体
コードヒーター
EF継手など

種類（材料名）	JIS C 2532 の記号	形状	化学成分（％）	体積抵抗率 μΩ・m	平均温度計数 10-6/K 23-100℃	対銅熱起電力 μV/K 0-100℃	最高使用温度 (℃)
SILVER No.1	GNC108W	線	Ni 77以上 Cr 19-21	1.08 ±0.05	50	5	500
SILVER No.1	GNC108R	帯	Ni 77以上 Cr 19-21	1.08 ±0.05	50	5	500
SILVER No.2	GNC112W	線	Ni 57以上 Cr 15-18	1.12 ±0.05	150	1	500
SILVER No.2	GNC112R	帯	Ni 57以上 Cr 15-18	1.12 ±0.05	150	1	500
SILVER No.3	GFC142W	線	Cr 23-26 Al 4-6	1.42 ±0.06	100	-4	400
SILVER No.4	GFC123W	線	Cr 17-21 Al 2-4	1.23 ±0.06	150	-3	400
SILVER CN49	GCN49W	線	Mn 0.5-2.5 Ni 42.0-48.0 Cu+Ni+Mn 99.0以上	0.49 ±0.030	±80	-41	400
SILVER CN49	GCN49R	帯	Mn 0.5-2.5 Ni 42.0-48.0 Cu+Ni+Mn 99.0以上	0.49 ±0.030	±80	-41	400
SILVER CN30	GCN30W	線	Mn 1.5以下 Ni 20.0-25.0 Cu+Ni+Mn 99.0以上	0.30 ±0.024	200	-32	300
SILVER CN30	GCN30R	帯	Mn 1.5以下 Ni 20.0-25.0 Cu+Ni+Mn 99.0以上	0.30 ±0.024	200	-32	300
SILVER CN15	GCN15W	線	Mn 1.0以下 Ni 8.0-12.0 Cu+Ni+Mn 99.0以上	0.15 ±0.015	500	-25	250
SILVER CN15	GCN15R	帯	Mn 1.0以下 Ni 8.0-12.0 Cu+Ni+Mn 99.0以上	0.15 ±0.015	500	-25	250
SILVER CN10	GCN10W	線	Mn 1.0以下 Ni 4.0-7.0 Cu+Ni+Mn 99.0以上	0.10 ±0.012	700	-18	220
SILVER CN10	GCN10R	帯	Mn 1.0以下 Ni 4.0-7.0 Cu+Ni+Mn 99.0以上	0.10 ±0.012	700	-18	220
SILVER CN5	GCN5W	線	Mn 1.0以下 Ni 0.5-3.0 Cu+Ni+Mn 99.0以上	0.05 ±0.0075	1500	-13	200
SILVER CN5	GCN5R	帯	Mn 1.0以下 Ni 0.5-3.0 Cu+Ni+Mn 99.0以上	0.05 ±0.0075	1500	-13	200
SILVER CM44	GCM44W	線	Mn 10.0-13.0 Ni 1.0-4.0 Cu+Ni+Mn 98.0以上	0.44 ±0.0030	±50	±2	150
SILVER CM44	GCM44R	帯	Mn 10.0-13.0 Ni 1.0-4.0 Cu+Ni+Mn 98.0以上	0.44 ±0.0030	±50	±2	150

03 ニッケル線・帯

各種純ニッケル線、ニッケル合金線を製造しております。
ご希望の製品がございましたら、お気軽にお問い合わせください。

Ni200 / Ni201（純ニッケル　NW2200 / NW2201)

製品用途例

電極材
耐熱電線
温度センサー
バッテリータブ材など

04 その他の製品

幅広い調達先により様々な種類の金属線の販売を可能とし、金網製品や医療用部品として使用されるものなど様々な用途に対応しています。
さらに、長年培われた伸線・圧延の技術で様々な金属線・帯の加工を行っており、また、撚り線加工、巻き線加工、直線カットも対応いたします。

ご支給材の加工も承ります。

取扱い製品
SUS304 / SUS316(L) / SUS310S 他（各種ステンレス線）
52%NiFe / 42%NiFe / 30%NiFe 他（鉄ニッケル合金　低膨張材各種）
ALLOY600 / ALLOY800H / ALLOY C-276 他（各種ニッケル基合金）

モリブデン線・帯
ニッケル高合金線・帯
丹銅線
熱電対素線
補償導線
各種ヒーター
各種撚り線
スパイラル線
キャブタイヤケーブル
直線カット品

ヒーター、抵抗器の周辺部材についてや記載のない製品につきましても、ぜひお問い合わせください。

05 ボビン（スプール）

弊社取り扱いボビン・スプール詳細です。
一覧に記載のないものも対応可能な場合がありますのでお気軽にお問い合わせください。

ボビン名称	つば径（D） mm	胴径（d） mm	内幅（W） mm	つば厚（a） mm	軸孔径（h） mm	質量 g	梱包個／carton
P-3R	130	80	90	10	20	250±5	6
P-5R	160	90	90	12	20	400±5	4
DIN 63	63	40	49	7	11	40±3	20
DIN 80	80	50	64	8	16	70±2	20
DIN 100	100	63	80	10	16	130±3	12
P-1	100	50	70	10	16	105±3	12
P-5	160	70	90	12	20	300±5	4
P-10	200	90	110	12	25	500±20	2
P-15	250	110	110	15	30	890±15	1
P-30	300	130	130	15	30	1300±30	1
A1-3K	130	80	90	10	20	1220および1240	4

注：

( 1 ) ボビンの材質は合成樹脂（P）とアルミ（Al）の2種類です。
( 2 ) DINはドイツ連邦規格を示します。

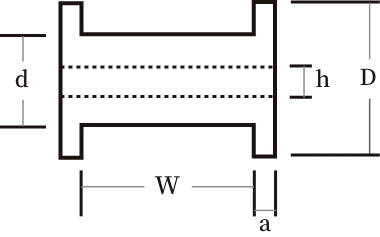

( 3 ) ボビンの寸法を示す記号は右図の通りです。

上記に記載の無い製品・ボビンにつきましてもご相談承りますので
お気軽にお問い合わせください。
